Im globalen Sektor der integrierten Schaltkreisfertigung sind Kapazitätsbeschränkungen zur Norm geworden, was in den letzten zwei Jahren zu erheblichen Investitionen in integrierte-Schaltkreis-bezogene Bereiche in China geführt hat. Dieser Investitionsboom hat nicht nur die schnelle Entwicklung der Fertigungsindustrien für Halbleiterbauelemente, elektronische Komponenten und spezialisierte elektronische Materialien vorangetrieben, sondern auch einen starken Anstieg der Nachfrage nach Hochleistungswerkstoffen wie PEEK ausgelöst.

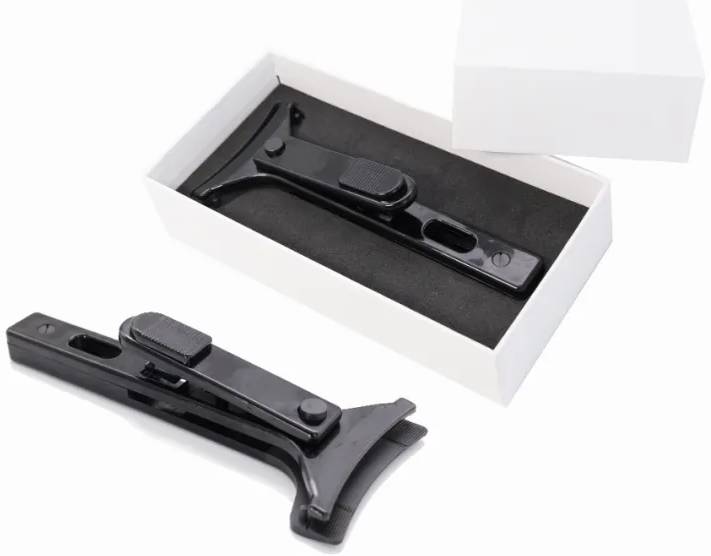

Das Material PEEK (Polyetheretherketon) hat mit seiner außergewöhnlichen Hochtemperaturbeständigkeit, Verschleißfestigkeit, Maßhaltigkeit, chemischen Korrosionsbeständigkeit und leichten Verarbeitbarkeit unvergleichliche Vorteile in der Halbleiterfertigung gezeigt. Insbesondere im Bereich des Waferklemmens sind PEEK-Waferklemmen aufgrund ihrer einzigartigen Eigenschaften zu einem unverzichtbaren Werkzeug geworden. Diese Klemmen gewährleisten die Integrität der Wafer, steigern die Produktionseffizienz erheblich und verbessern die Ausbeuteraten. Folglich gewinnen PEEK-Waferklemmen in der Halbleiterindustrie zunehmend an Aufmerksamkeit und werden weit verbreitet eingesetzt.
Die Kernvorteile von PEEK-Waferklemmen sind wie folgt:
1. Kontaminationsfreies Klemmen
PEEK-Waferklemmen verwenden modifizierte PEEK-Granulate mit extrem hoher Reinheit, die praktisch keine Spurenelemente enthalten, die Siliziumwafer kontaminieren könnten. Dies gewährleistet absolute Sicherheit während des Klemmvorgangs.
2. Antistatischer Schutz
PEEK-Waferklemmen besitzen hervorragende antistatische Eigenschaften mit einem Oberflächenwiderstand von 105 bis 1010Ω. Der Widerstand der Klemmköpfe kann sogar 107-108Ω erreichen, wodurch elektrostatische Entladung (ESD) an Siliziumwafern wirksam verhindert und ein umfassender Schutz geboten wird.
3. Hochtemperaturstabilität
PEEK-Waferklemmen können in Hochtemperaturumgebungen von bis zu 260°C betrieben werden und dabei hohe Festigkeit, Maßhaltigkeit und einen niedrigen Wärmeausdehnungskoeffizienten aufrechterhalten. Ihre überlegene Beständigkeit gegen Gleit- und Passungsverschleiß gewährleistet, dass beim Klemmen keine Kratzer oder Rückstände auf der Oberfläche von Wafern oder Siliziumchips entstehen, wodurch die Oberflächenreinheit erhalten bleibt.
Insbesondere die von Junhua Co. entwickelten PEEK5600ESDZ01-Granulate stellen ein antistatisches Material dar, das speziell zur Lösung von Problemen mit statischer Elektrizität entwickelt wurde. Mit einem stabilen und kontrollierbaren Oberflächenwiderstand von 105 bis 109Ω zeigt dieses Material außergewöhnliche Leistungen hinsichtlich antistatischer Eigenschaften, Verarbeitbarkeit und Aussehen. Es findet umfangreiche Anwendung in der Elektronik, Halbleiterindustrie und Erdölindustrie und reduziert wirksam Verluste, die durch statische Elektrizität verursacht werden.
Darüber hinaus werden diese antistatischen Granulate in explosionsgeschützten Produktgehäusen und Strukturbauteilen verwendet, wie beispielsweise Gehäusen für Elektroprodukte und Strukturteilen in Kohlebergwerken, Öltankern und Ölfeldern. Dies zeigt ihre breiten Anwendungsperspektiven und ihr enormes Marktpotenzial.
