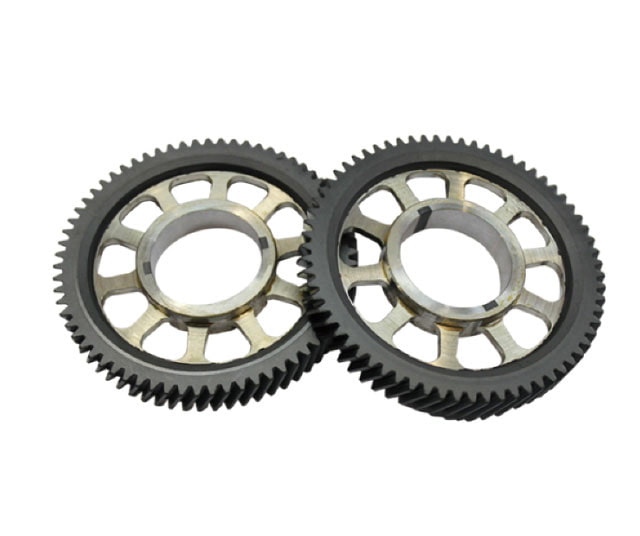

Einlegezahnräder für neue Energiefahrzeuge

Eingefügte Zahnräder für neue Energiefahrzeuge

Es ist Zeit, Metallzahnräder zu ersetzen. PolyEtherEtherKetone (PEEK) behält seine Verschleißfestigkeit und mechanische Festigkeit bis zu 480°F im Dauerbetrieb bei. PEEK ist das Leistungsmaterial der Wahl für aggressive Umgebungen wie hohe Temperaturen, nasse Prozesse und schwere Lasten.

Die wichtigsten Trends in der Branche sind: Verbesserung von Leistung und Effizienz, Gewichtsreduzierung und Miniaturisierung bei gleichzeitiger Kostensenkung. Zahnradanwendungen müssen neue Materialien finden, um bestehende Metallmaterialien zu ersetzen oder typische Polymerlösungen zu perfektionieren, um die hohen Leistungsanforderungen zukünftiger Systeme zu erfüllen.

PEEK-Zahnräder sind aufgrund ihres geringen Gewichts, ihrer Verschleißfestigkeit, Selbstschmierung, geringen Geräuschentwicklung, Korrosionsbeständigkeit, Hochtemperaturbeständigkeit und weiterer Eigenschaften weit verbreitet.

JUNDE PEEK kann Kunden bei der Bestimmung und Auswahl von Zahnradrohstoffen, der Vermessung und Zeichnung, dem Zahnraddesign, der Formenherstellung und dem Spritzgießen, der Musterbearbeitung und der Serienproduktion sowie bei Anwendungsszenarien, Arbeitsbedingungen und PEEK-Zahnradlösungen unterstützen.

Möchten Sie weitere Hilfe?

Vorteile von PEEK-Zahnrädern

In allen Branchen wächst die Nachfrage nach leistungsstarken, hochpräzisen Zahnrädern, die auch in anspruchsvollen Betriebsumgebungen zuverlässig sind… PEEK ist daher eine zuverlässige Wahl.

Im Vergleich zu Metallzahnrädern bieten PEEK-Zahnräder eine Reihe von Leistungsvorteilen: 70 % weniger Gewicht; 80 % Reduzierung der Trägheit; NVH (Noise, Vibration & Harshness) wird um 3 dB reduziert, das bedeutet eine Reduzierung um 50 %; chemische Korrosionsbeständigkeit, gute Zuverlässigkeit in rauen Umgebungen.

◆ Lange Lebensdauer
◆ Geringer Energieverbrauch
◆ Geringes Gewicht
◆ Geringe Geräuschentwicklung

Einlegezahnräder für neue Energiefahrzeuge Bild 3

Hohe Temperaturbeständigkeit

Die Langzeitanwendungstemperatur gemäß US-UL-Zertifizierung beträgt 260 ℃. Selbst bei einer Temperatur von bis zu 300 ℃ können noch gute mechanische Eigenschaften erhalten bleiben.

Einlegezahnräder für neue Energiefahrzeuge Bild 4

Verschleißfestigkeit

PEEK-Polymer und seine Verbundwerkstoffe weisen in vielen extrem rauen Anwendungsumgebungen wie hoher Temperatur, hoher Belastung und starker Korrosion eine gute Verschleißfestigkeit auf.

Einlegezahnräder für neue Energiefahrzeuge Bild 5

Selbstschmierend

Mit niedrigem Reibungskoeffizienten kann eine ölfreie Schmierung realisiert werden, und es kann über lange Zeit in Medien wie Öl, Wasser, Dampf, schwacher Säure und Lauge arbeiten.

Einlegezahnräder für neue Energiefahrzeuge Bild 6

Korrosionsbeständigkeit

Unlöslich in gängigen Lösungsmitteln, weist es eine gute Korrosionsbeständigkeit gegenüber verschiedenen organischen und anorganischen chemischen Reagenzien auf.

Einlegezahnräder für neue Energiefahrzeuge Bild 7

Hohe Festigkeit

Weist unter Kunststoffen eine gute mechanische Festigkeit auf. Es besitzt außerdem eine hohe Steifigkeit und Oberflächenhärte.

Einlegezahnräder für neue Energiefahrzeuge Bild 8

Leicht zu verarbeiten

Teile können direkt im Spritzgussverfahren verarbeitet werden. Nachbearbeitung wie Drehen, Fräsen, Bohren, Gewindeschneiden, Kleben und Ultraschallschweißen kann durchgeführt werden.

Möchten Sie weitere Hilfe?

PEEK-Zahnrad-Bearbeitungsausrüstung

PEEK-Zahnräder, die durch Zerspanung und Spritzgussverfahren verarbeitet werden, sind aufgrund ihrer vielen Eigenschaften und Vorteile weit verbreitet. Um den Bedarf der Kunden an PEEK-Zahnradprodukten besser zu erfüllen, hat unser Unternehmen mehrere CNC-Wälzfräsmaschinen angeschafft. Der spezifische Bearbeitungsbereich ist wie folgt:

Derzeit können Stirnräder und Schrägverzahnungen mit einem Modul zwischen 0,5-5,08, einem Durchmesser von 200 mm und einer Höhe von 155 mm bearbeitet werden. Es können PEEK-Stirnräder, PEEK-Schrägverzahnungen, PEEK-Kettenräder, PEEK-Schneckenräder, PEEK-Keilwellenräder usw. sowie PEEK-Produkte mit Zahnnuten am Umfang bearbeitet werden. Wenn die bearbeiteten Zahnräder zum Fördern von Flüssigkeiten verwendet werden, kann die Durchflussrate innerhalb von plus oder minus 0,025 l/min liegen.

Anwendungsfall für PEEK-Zahnräder

PEEK-Zahnräder können im Spritzgussverfahren hergestellt werden und bieten daher im Vergleich zu herkömmlichen Werkstoffen viele Vorteile in Bezug auf Konstruktion, Verarbeitung und Leistung. Die inhärente Konstruktionsfreiheit der PEEK-Formgebung gewährleistet eine effizientere Zahnradfertigung. PEEK kann zur Herstellung von Innenzahnrädern, Zahnradsätzen, Schneckenrädern und anderen Produkten verwendet werden. PEEK-Zahnräder haben breitere Anwendungsperspektiven als herkömmliche Zahnräder. Daher fördern PEEK-Werkstoffe die Entwicklung von Zahnrädern hin zu höheren Belastungen und der Übertragung größerer Kräfte.

Der wichtigste Trend in der Branche ist heute die Steigerung von Leistung und Effizienz, die Reduzierung von Gewicht und die Realisierung von Miniaturisierung bei gleichzeitiger Kostensenkung. Bei Zahnradanwendungen suchen Ingenieure nach neuen Werkstoffen, um bestehende metallische Werkstoffe zu ersetzen oder typische Polymerlösungen zu perfektionieren, um die hohen Leistungsanforderungen zukünftiger Systeme zu erfüllen. Da stets verschiedene Arten von Belastungen gleichzeitig auftreten, müssen die Zahnräder mehrere komplexe Anforderungen erfüllen. Der ordnungsgemäße Betrieb von Zahnrädern hängt von guten Reibungs- und mechanischen Eigenschaften, Beständigkeit gegen aggressive Medien, Haltbarkeit und Hitzebeständigkeit sowie Maßgenauigkeit ab.

Polyetheretherketon (PEEK) ist eine neue Art von hochleistungsfähigen speziellen technischen Kunststoffen, die seit mehr als 30 Jahren hergestellt und verwendet werden.
