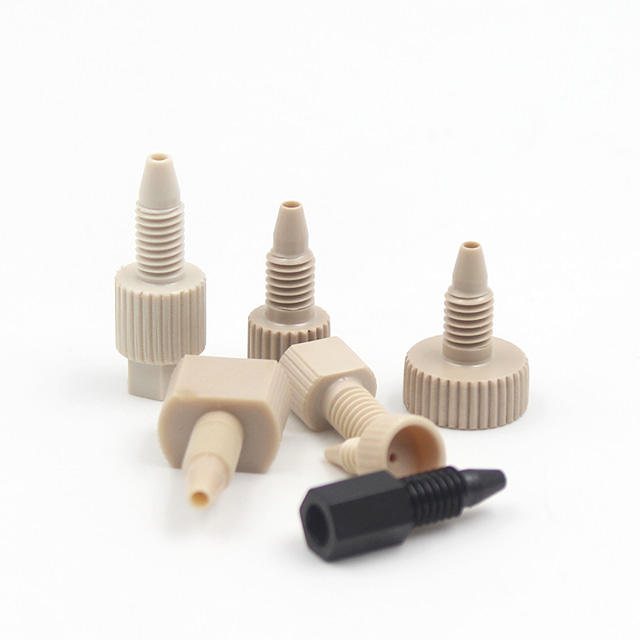

PEEK Integralverschraubung
›
Hergestellt aus hochreinem PEEK, hohe Festigkeit, Korrosionsbeständigkeit, Hochdruckbeständigkeit und gute Biokompatibilität.
›
Die maximale Druckbeständigkeit beträgt etwa 40 MPa.
›

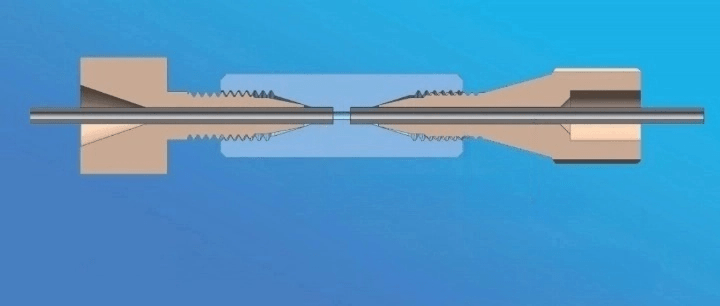

Das Integraldesign erfordert keine Klemmhülse, ist praktisch und einfach zu verwenden und kann wiederverwendet werden.
›
Mehrere Spezifikationen sind zur Auswahl verfügbar, kundenspezifische Anpassungen sind ebenfalls möglich.
›
Geeignet für PEEK- oder Fluorkunststoffschläuche mit einem Außendurchmesser von 1/16.

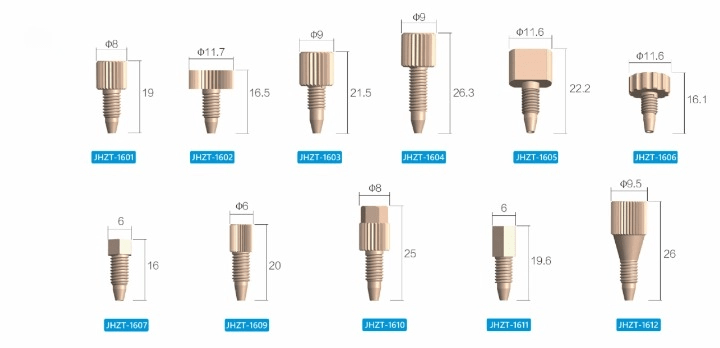

| Nr. | Außengewinde/Anschluss | Geeignete Rohrleitung (Außendurchmesser-mm) | Material/Farbe | Druckbeständigkeitswert | Kopfform |
|---|---|---|---|---|---|
| JHZT-1601 | 10-32 UNF/Kegel | 1/16″ (1,6mm) | PEEK / Natur | 30 MPa | m=0,8 gerändelt |
| JHZT-1602 | 10-32 UNF/Kegel | 1/16″ (1,6mm) | PEEK / Natur | 35 MPa | m=1,0 gerändelt |
| JHZT-1603 | 10-32 UNF/Kegel | 1/16″ (1,6mm) | PEEK / Natur | 27 MPa | m=0,8 gerändelt |
| JHZT-1604 | 10-32 UNF/Kegel | 1/16″ (1,6mm) | PEEK / Natur | 30 MPa | m=1,0 gerändelt |
| JHZT-1605 | 10-32 UNF/Kegel | 1/16″ (1,6mm) | PEEK / Natur | 35 MPa | Gerändelt + flache Position |
| JHZT-1606 | 10-32 UNF/Kegel | 1/16″ (1,6 mm) | PEEK / Natur | 25 MPa | Bogenförmige Rändelung |
| JHZT-1607 | 10-32 UNF/Kegel | 1/16″ (1,6 mm) | PEEK / Natur | 30 MPa | Sechskant |
| JHZT-1609 | 10-32 UNF/Kegel | 1/16″ (1,6 mm) | PEEK/Natur | 30 MPa | m=0,8 gerändelt |
| JHZT-1610 | 10-32 UNF / Kegel | 1/16″ (1,6 mm) | PEEK / Natur | 40 MPa | Gerändelt + Sechskant |
| JHZT-1611 | 10-32 UNF/Kegel | 1/16″ (1,6 mm) | PEEK/Natur/Schwarz | 33 MPa | Sechskant |
| JHZT-1612 | 10-32 UNF / Kegel | 1/16″ (1,6 mm) | PEEK / Natur | 40 MPa | m=1,0 gerändelt |
PEEK – Hervorragende Leistung in Test & Messtechnik
Warum wird PEEK in Analysegeräten anstelle von Edelstahlkomponenten eingesetzt?
Der Grund ist, dass diese Komponenten nicht nur chemisch beständig sein müssen, sondern auch aus ultrareinem Material gefertigt sein müssen, um sicherzustellen, dass sie die Analyseergebnisse nicht beeinflussen. PEEK verfügt über all diese hervorragenden Materialeigenschaften. Darüber hinaus verhindert die hohe Abriebfestigkeit von PEEK eine Verformung oder einen Bruch der Komponenten, was sie langlebiger und kosteneffizienter macht.
PEEK ermöglicht die hochpräzise Dosierung von spritzgegossenen und CNS-Teilen mit minimalem Druckverlust sowie präzise Formgebung und Langlebigkeit in Anwendungen wie der Ultrahochdruck-Flüssigchromatographie und liefert Fertigungs- und Anwendungseffizienz in Laboranalysegeräten.
Vorteile von PEEK-Teilen entdecken
PEEK5600G
- ✱ 100 % reines PEEK
- ✱ Höhere Zähigkeit als andere PEEK-Arten
- ✱ Hohe Reinheit
- ✱ Hohe Temperaturbeständigkeit
- ✱ Ausgezeichnete dielektrische Festigkeit
PEEK5600CF30
- ✱ 30 % kohlenstofffaserverstärktes PEEK
- ✱ Bessere mechanische Leistung als andere PEEK-Arten
- ✱ Zugfestigkeit bis zu 210 MPa
- ✱ Bessere Verschleißfestigkeit
- ✱ 5,3-fache Wärmeleitfähigkeit
PEEK5600LF30
- ✱ 10 % Kohlenstofffaser, 10 % Graphit, 10 % PTFE gefülltes PEEK
- ✱ PEEK der Lagerqualität HPV
- ✱ Hohe Verschleißfestigkeit
- ✱ Niedriger Reibungskoeffizient
- ✱ Geringe Geräuschentwicklung
PEEK5600GF30
- ✱ 30 % glasfaserverstärktes PEEK
- ✱ Bessere Leistung bei Steifigkeit, Kriechbeständigkeit, stabilere Abmessungen
- ✱ Druckfestigkeit bis zu 215 MPa
Entdecken Sie unsere PEEK-Instrumente
Unser hochreines, korrosionsbeständiges PEEK-Material mit geringer Auflösung wird häufig in analytischen Chromatographiegeräten, präparativen und semipräparativen Chromatographiegeräten, Proteinreinigungsgeräten, IVD-Geräten, Probenvorbereitungsgeräten, pharmazeutischen und Umweltüberwachungsgeräten und anderen verwandten Geräten eingesetzt.
Mehr als 1000+ verwandte Produkte, die von JUNDE hergestellt werden, sind bei unseren Kunden von Analysegeräten weithin anerkannt und ausgewählt.
Typische Produkte: PEEK-Fitting, PEEK-Union, PEEK-Verbinder, PEEK-Stopfen, PEEK-Chromatographiesäule, PEEK-Filtersäule, PEEK-Aufschlussgefäß, PEEK-Schlauch, PEEK-Probenahmenadel … weitere Details finden Sie unten in unserer Broschüre.
Vorteile der PEEK5600-Serie
Geringes spezifisches Gewicht
Das Gewicht ersetzt Titanlegierung (4,5 g/cm³) und Aluminiumlegierung (4,5 g/cm³), um Leichtigkeit zu erreichen.
Hohe Verschleißfestigkeit
Der Schmelzpunkt liegt bei 343 °C, die Langzeitanwendung bei 260 °C, die Wärmeformbeständigkeitstemperatur des Verbundwerkstoffs bei etwa 330 °C und die Temperaturbeständigkeit ist höher.
Hohe Festigkeit
Die mechanischen Eigenschaften von mit Kurzfasern modifiziertem PEEK sind etwas geringer als die von Aluminiumlegierungen.
Korrosionsbeständigkeit
Es ist korrosionsbeständig gegenüber den meisten organischen Lösungsmitteln wie Säuren und Laugen. Es wird von Halogenen und starken Säuren bei hohen Temperaturen angegriffen und ist in konzentrierter Schwefelsäure bei Raumtemperatur löslich.
Thermoplastisches Material
Die Ermüdungsbeständigkeit und Schlagfestigkeit sind deutlich besser als bei duroplastischen Materialien, die Lebensdauer ist länger, und sie sind umweltfreundlich und recycelbar.
Materialstabilität
Es spiegelt besser die Eigenschaften der geringen Gasfreisetzung in Weltraum- und Vakuumbeschichtungsumgebungen wider.
Verschleißfestigkeit
Hohe Härte und niedriger Reibungskoeffizient.
Maßhaltigkeit
PEEK reduziert den Ausdehnungskoeffizienten und verringert dadurch drastisch das Quellrisiko.
Wir werden Ihnen in sehr kurzer Zeit eine zufriedenstellende Antwort geben.
Fallstudie zu Instrumenten vom PEEK-Typ
Es ist nicht nur erforderlich, dass diese Komponenten chemisch beständig sind, sondern auch aus ultrareinem Material hergestellt werden, um sicherzustellen, dass sie die Analyseergebnisse nicht beeinflussen. PEEK verfügt über all diese hervorragenden Materialeigenschaften. Darüber hinaus verhindert die hohe Abriebfestigkeit von PEEK eine Verformung oder einen Bruch der Komponenten, wodurch sie langlebiger und kosteneffizienter werden.
PEEK ermöglicht die hochpräzise Spritzguss- und CNS-Dosierung von Teilen mit minimalem Druckverlust sowie präzise Formgebung und Haltbarkeit in Anwendungen wie der Ultrahochdruck-Flüssigchromatographie und liefert Fertigungs- und Anwendungseffizienz in Laboranalysegeräten.
Produktverarbeitung und Qualitätskontrollfähigkeit
Cool Jet Trockeneis-Entgratungsanlage
Verbessern Sie die Qualität bearbeiteter Teile
Zerstörungsfreie Reinigung;
Verbessern Sie die Produktqualität und reduzieren Sie die Ausschussrate;
Kein manuelles Entfernen von Graten und Überständen;
Kein Sekundärabfall;
Schnellere und gleichmäßigere Entfernung von Graten und Überständen.
Cool Jet Trockeneis-Entgratungsanlage
Die Trockeneis-Reinigungstechnologie ist eine effektive Entgratungslösung zum Entfernen von Graten und Überständen von bearbeiteten und geformten Teilen. Einschließlich kleiner Bohrungen, Querbohrungen, verschmutzungsfrei, kann wirksam eine Verringerung oder Verstopfung des Leitungsdurchflusses durch Grate verhindern, und keine Rückstände.
Reinigungswerkstatt der Klasse 100.000
Unser Unternehmen hat eine 280 Quadratmeter große Reinigungswerkstatt der Klasse 100.000 eingerichtet und gemäß den GMP-Anforderungen mit einem Reinigungsbereich der Klasse 100 ausgestattet.
