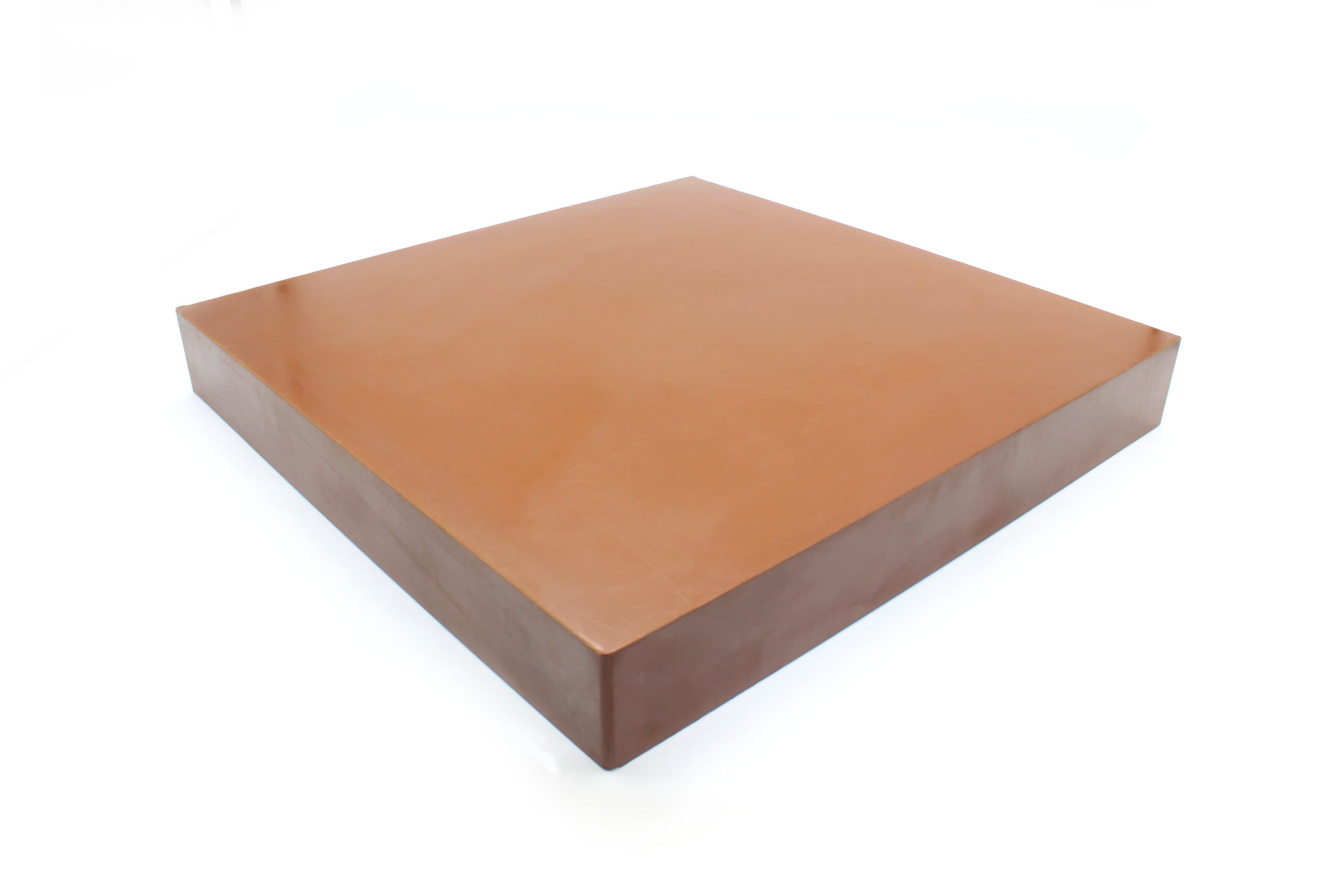

PI Platte
Heute weit verbreitet in den Bereichen Automobil, Halbleiter, Bürogeräte,
elektrische und elektronische Geräte, wissenschaftliche Instrumente, Heißkanäle,
petrochemische Ausrüstung, allgemeiner Maschinenbau, Textilmaschinen,
Laserprinting, medizinische Geräte und anderen Bereichen.

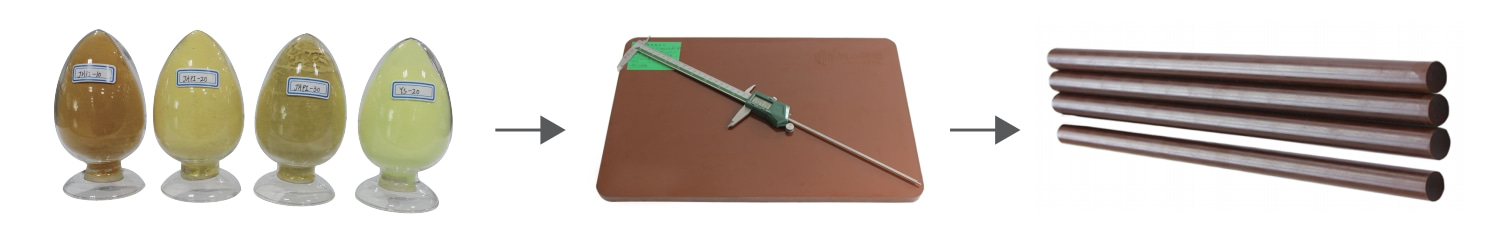

Was ist PI?
Mit hoher Temperaturbeständigkeit beträgt die Langzeitanwendungstemperatur
bis zu 350℃ und die Momentantemperatur erreicht 400℃. Aufgrund
guter Verarbeitungseigenschaften kann es zu Stäben oder
anderen profilierten Teilen verarbeitet werden.
Funktionsvorteile
Hohe Temperaturbeständigkeit
Verschleißfestigkeit
Verformungsbeständigkeit
Elektrische Isolierung
Chemikalienbeständigkeit, Fettbeständigkeit, Öl- und Lösungsmittelbeständigkeit
Plasma, Strahlung
Extrem niedrige Ausgasung im Vakuum
Ausgezeichnete Bearbeitbarkeit
Anwendungsbereich
Heute weit verbreitet in den Bereichen Automobil, Halbleiter, Bürogeräte,
elektrische und elektronische Geräte, wissenschaftliche Instrumente, Heißkanäle,
petrochemische Ausrüstung, allgemeiner Maschinenbau, Textilmaschinen,
Laserprinting, medizinische Geräte und anderen Bereichen.
PI Datenblatt
| Prüfpositionen | Dichte | Zugfestigkeit | Bruchdehnung | Biegefestigkeit | Druckfestigkeit | Schlagfestigkeit | Wärmeformbeständigkeitstemperatur | Langzeiteinsatztemperatur |
|---|---|---|---|---|---|---|---|---|
| Dielektrizitätskonstante | ISO 1183 | ISO 527 | ISO 527 | ISO 178 | ISO 604 | ISO 179 | ISO 75 – f | – |
| Einheit | g/C㎡ | MPa | % | MPa | MPa | kJ/㎡ | ℃ | ℃ |
| JHPI-10 | 1.40 | 96 | 10 | 148 | 152 | 90 | >300 | 350 |
| JHPI-10-21 | 1.43 | 90 | 5 | 126 | 135 | 55 | >300 | 350 |
| JHPI-10-22 | 1.6 | 60 | 2.5 | 90 | 95 | 13 | ＞300 | 350 |
| JHPI-20 | 1.38 | 132 | 6 | 184 | 519 | 40 | 340（1.8MPa) 377(0.45MPa) |
＞300 |
| JHPI-30 | 1.40 | 92 | 8 | 140 | 150 | 88 | >320 | 330 |
| JHPI-HT | 1.40 | 92 | 8 | 140 | 150 | 88 | >320 | 380 |
| JHPI-YS | 1.36 | 121 | 13 | 171 | 175 | 145 (No Break) |
255 | 250 |
| JSJHTPI-01 | 1.32 | 90 | 8 | 130 | 140 | 100 | 230 | 250 |
| JSJHTPI-02 | 1.36 | 97 | 8 | 138 | 148 | 130 (No Break) |
250 | 250 |
PI Sheet Specification Table
| Seriennummer | Größe(W×L) | Größe(T) | Seriennummer | Größe(W×L) | Größe(T) |
|---|---|---|---|---|---|
| 1 | 320 × 325 | 4 | 18 | 290 × 440 | 4 |
| 2 | 320 × 325 | 5 | 19 | 290 × 440 | 5 |
| 3 | 320 × 325 | 6 | 20 | 290 × 440 | 6 |
| 4 | 320 × 325 | 8 | 21 | 290 × 440 | 8 |
| 5 | 320 × 325 | 10 | 22 | 290 × 440 | 10 |
| 6 | 320 × 325 | 12 | 23 | 290 × 440 | 12 |
| 7 | 320 × 325 | 14 | 24 | 290 × 440 | 14 |
| 8 | 320 × 325 | 16 | 25 | 290 × 440 | 16 |
| 9 | 320 × 325 | 18 | 26 | 290 × 440 | 18 |
| 10 | 320 × 325 | 20 | 27 | 290 × 440 | 20 |
| 11 | 320 × 325 | 22 | 28 | 290 × 440 | 22 |
| 12 | 320 × 325 | 24 | 29 | 290 × 440 | 24 |
| 13 | 320 × 325 | 26 | 30 | 290 × 440 | 26 |
| 14 | 320 × 325 | 28 | 31 | 290 × 440 | 28 |
| 15 | 320 × 325 | 30 | 32 | 290 × 440 | 30 |
| 16 | 320 × 325 | 32 | 33 | 290 × 440 | 32 |
| 17 | 320 × 325 | 34 | 34 | 290 × 440 | 34 |
PI-Datenübersicht
JHPI-10
Mit hoher Hitzebeständigkeit beträgt die Langzeitanwendungstemperatur bis zu 350 ℃ und die Momentantemperatur erreicht 400 ℃. Aufgrund der guten Verarbeitungseigenschaften kann es zu Stäben oder anderen speziellen Formteilen verarbeitet werden.
JHPI-10-21
Die Langzeitanwendungstemperatur beträgt 350 ℃ und die Momentantemperatur liegt über 400 ℃. Durch die Zugabe von 15 % Graphit ergibt sich ein niedriger Reibungskoeffizient und eine bessere Verschleißfestigkeit.

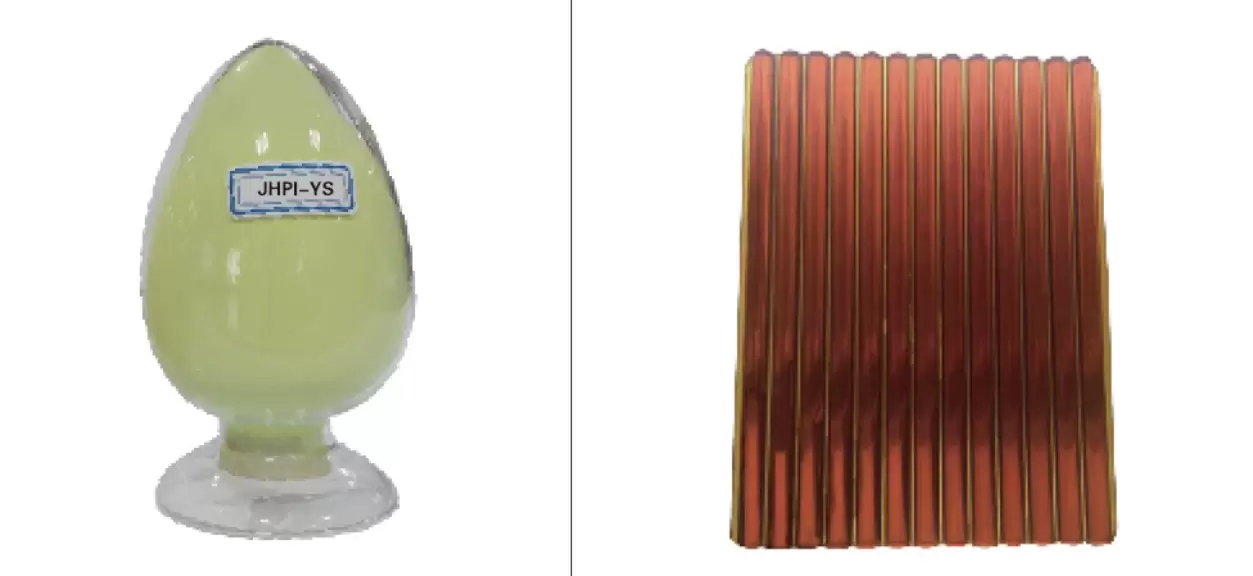

JHPI-YS
Ein halbthermoplastisches Polyimidmaterial kann bis zu 250 ℃ langfristig eingesetzt werden und weist eine hohe Dimensionsstabilität und Transparenz auf.

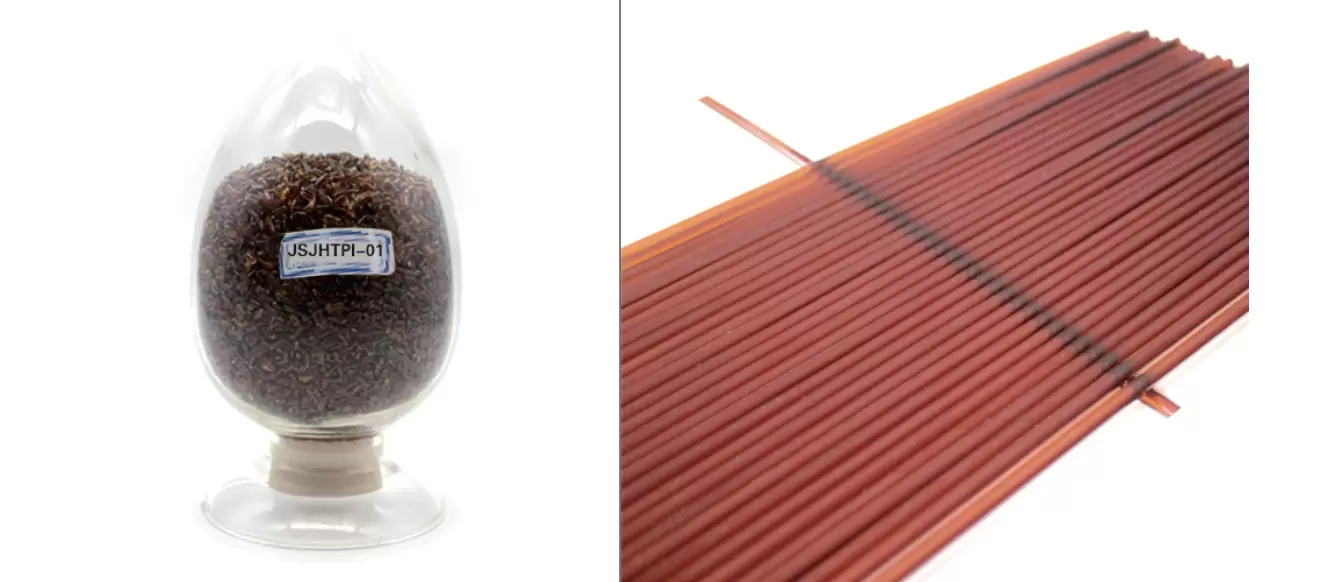

JSJHTPI-01
Neben einer Langzeitanwendungstemperatur von 250 ℃ und einer hervorragenden Verarbeitungsleistung kann es durch Spritzgießen oder Extrusion zur Herstellung verschiedener Teile oder Profile verarbeitet werden.
